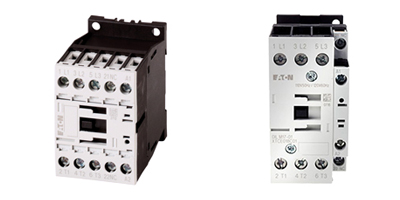

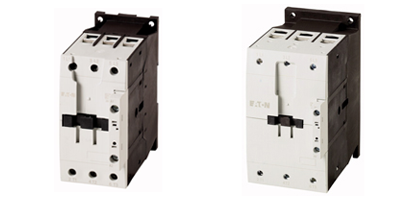

Contactores DIL M
Los contactores DIL M de reciente desarrollo conectan motores hasta de 1800A. Mantienen la mismas dimensiones para los contactores de CA y CD. Con solo 4 tamaños que cubren las capacidades de hasta 170A, hace la ingeniería más sencilla. Estos equipos tienen como accesorios módulos supresores para la bobina, contactos auxiliares, puentes de conexión, interlock mecánico, etc.
Línea XStart
| Modelo |
Bobina control |
Ampers 220/440 VAC |
| DILM7-10 |
110V 50Hz, 120V 60Hz |
7 |
| DILM7-10 |
190V 50Hz, 220V 60Hz |
7 |
| DILM7-10 |
24VDC |
7 |
| DILM7-10 |
24V 50/60Hz |
7 |
| DILM9-10 |
110V 50Hz, 120V 60Hz |
9 |
| DILM9-10 |
190V 50Hz, 220V 60Hz |
9 |
| DILM9-10 |
24VDC |
9 |
| DILM9-10 |
24V 50/60Hz |
9 |
| DILM12-10 |
110V 50Hz, 120V 60Hz |
12 |
| DILM12-10 |
190V 50Hz, 220V 60Hz |
12 |
| DILM12-10 |
24VDC |
12 |
| DILM12-10 |
24V 50/60Hz |
12 |
| DILM17-10 |
110V 50Hz, 120V 60Hz |
17 |
| DILM17-10 |
190V 50Hz, 220V 60Hz |
17 |
| DILM17-10 |
24VDC |
17 |
| DILM17-10 |
24V 50/60Hz |
17 |
| DILM25-10 |
110V 50Hz, 120V 60Hz |
25 |
| DILM25-10 |
190V 50Hz, 220V 60Hz |
25 |
| DILM25-10 |
24VDC |
25 |
| DILM25-10 |
24V 50/60Hz |
25 |
| DILM32-10 |
110V 50Hz, 120V 60Hz |
32 |
| DILM32-10 |
190V 50Hz, 220V 60Hz |
32 |
| DILM32-10 |
24VDC |
32 |
| DILM32-10 |
24V 50/60Hz |
32 |
| Modelo |
Bobina control |
Ampers 220/440 VAC |
| DILM40 |
110V 50Hz, 120V 60Hz |
40 |
| DILM40 |
190V 50Hz, 220V 60Hz |
40 |
| DILM40 |
RDC24 |
40 |
| DILM40 |
24V 50/60Hz |
40 |
| DILM50 |
110V 50Hz, 120V 60Hz |
50 |
| DILM50 |
190V 50Hz, 220V 60Hz |
50 |
| DILM50 |
RDC24 |
50 |
| DILM65 |
24V 50/60Hz |
20 |
| DILM65 |
110V 50Hz, 120V 60Hz |
20 |
| DILM65 |
190V 50Hz, 220V 60Hz |
20 |
| DILM65 |
RDC24 |
20 |
| DILM65 |
24V 50/60Hz |
20 |
| DILM80 |
110V 50Hz, 120V 60Hz |
25 |
| DILM80 |
190V 50Hz, 220V 60Hz |
25 |
| DILM80 |
RDC24 |
25 |
| DILM80 |
24V 50/60Hz |
25 |
| DILM95 |
110V 50Hz, 120V 60Hz |
30 |
| DILM95 |
190V 50Hz, 220V 60Hz |
30 |
| DILM95 |
RDC24 |
30 |
| DILM95 |
24V 50/60Hz |
30 |
| DILM115 |
RAC24 |
115 |
| DILM115 |
RAC120 |
115 |
| DILM115 |
RAC240 |
115 |
| DILM150 |
RDC24 |
150 |
| DILM150 |
RAC120 |
150 |
| DILM150 |
RDC240 |
150 |

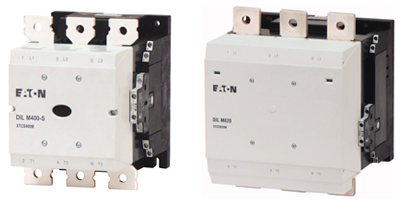

| Modelo |
Bobina control |
Ampers 440 VAC |
| DILM185/22 |
RDC48 |
185 |
| DILM185A/22 |
RAC120 |
185 |
| DILM185A/22 |
RAC240 |
185 |
| DILM225A/22 |
RAC120 |
225 |
| DILM225A/22 |
RAC240 |
225 |
| DILM300/22 |
RA250 |
300 |
| DILM400/22 |
RA250 |
400 |
| DILM500/22 |
RA250 |
500 |
| DILM580/22 |
RA250 |
580 |
| DILM650/22 |
RA250 |
650 |
| DILM820/22 |
RA250 |
820 |
Para uso de DILM7 - DILM32

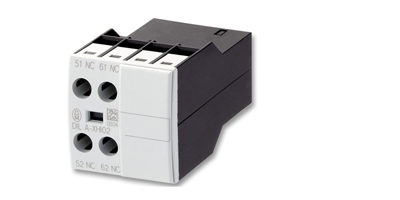

Contactos auxiliares montaje frontal terminales de ojillo
| Modelo |
Código |
Configuración |
| DILM32-XHI11 |
277376 |
1NA+1NC |
| DILM32-XHI02 |
277375 |
0NA+2NC |
| DILM32-XHI22 |
277377 |
2NA+2NC |
| DILM32-XHI31 |
106112 |
3NA+1NC |

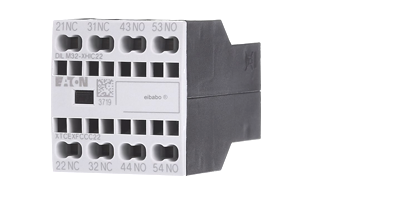

Contactos auxiliares montaje frontal terminales de muelle
| Modelo |
Código |
Configuración |
| DILM32-XHIC11 |
277751 |
1NA+1NC |
| DILM32-XHIC02 |
277750 |
0NA+2NC |
| DILM32-XHIC22 |
277752 |
2NA+2NC |

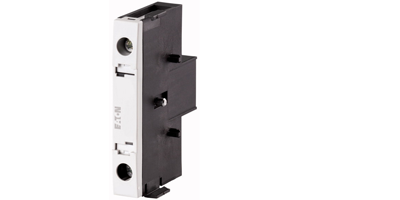

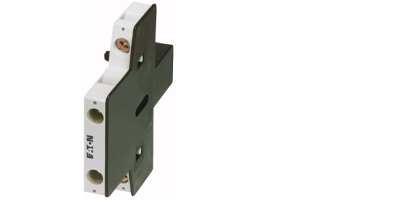

Contactos auxiliares montaje lateral terminales de tornillo
| Modelo |
Código |
Configuración |
| DILA-XHI10-S |
115948 |
1NA+0NC |
| DILA-XHI01-S |
115949 |
0NA+1NC |
| DILM32-XHI11-S |
101371 |
1NA+1NC |
Para uso de DILM40 - DILM170

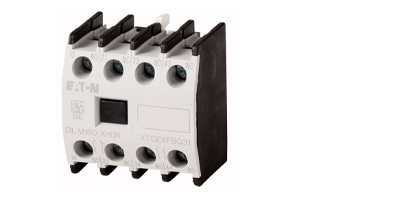

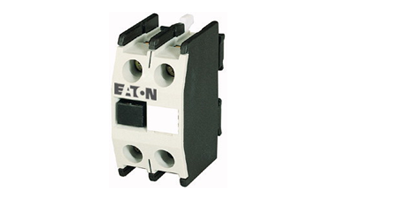

Contactos auxiliares montaje frontal terminales de tornillo
| Modelo |
Código |
Configuración |
| DILM150-XHI20 |
277945 |
2NA+0NC |
| DILM150-XHI11 |
277946 |
1NA+1NC |
| DILM150-XHI02 |
277947 |
0NA+2NC |
| DILM150-XHI40 |
277948 |
4NA+0NC |
| DILM150-XHI22 |
277950 |
2NA+2NC |
| Modelo |
Código |
Configuración |
| DILM150-XHI13 |
277951 |
1NA+3NC |
| DILM150-XHI04 |
277952 |
0NA+4NC |
| DILM150-XHIV22 |
277953 |
2NA+2NC |
| DILM150-XHIA11 |
283463 |
1NA+1NC |
Contactos auxiliares montaje lateral terminales de tornillo
| Modelo |
Código |
Configuración |
| DILM1000-XHI11-SI |
278425 |
1NA+1NC |
| DILM1000-XHIV11-SI |
278426 |
1NA+1NC |
| DILM1000-XHI11-SA |
278427 |
1NA+1NC |
Contactores DIL A
La protección de motores es una tarea central de los equipos eléctricos para máquinas, por lo que Moeller ha diseñado estos relé de sobrecarga. Este equipo ahorra tiempo gracias al montaje directo sobre el contactor, es sensible al fallo de fase, cuenta con potenciómetro para ajuste de corriente y pulsador de prueba.

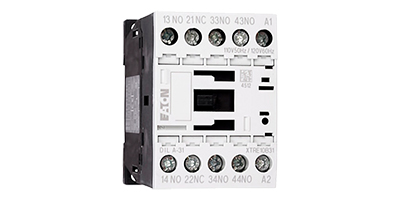

Mini Relevadores auxiliares DIL
Línea XStart
| Modelo |
Contactos |
Tensión |
Ampers |
| DIL A-40 |
4NA | 120 o 220 VCA | 10A |
| DIL A-31 |
3NA + 1NC | 120 o 220 VCA | 10A |
| DIL A-22 |
2NA + 2NC | 120 o 220 VCA | 10A |
| DIL A-40 |
4NA | 24VDC | 10A |
| DIL A-31 |
3NA + 1NC | 24VDC | 10A |
| DIL A-22 |
2NA + 2NC | 24VDC | 10A |
| Modelo |
Contactos |
Tensión |
Ampers |
| DIL A-40 |
4NA | 120 o 220 VCA | 16A |
| DIL A-31 |
3NA + 1NC | 120 o 220 VCA | 16A |
| DIL A-22 |
2NA + 2NC | 120 o 220 VCA | 16A |
| DIL A-40 |
4NA | 24VDC | 16A |
| DIL A-31 |
3NA + 1NC | 24VDC | 16A |
| DIL A-22 |
2NA + 2NC | 24VDC | 16A |

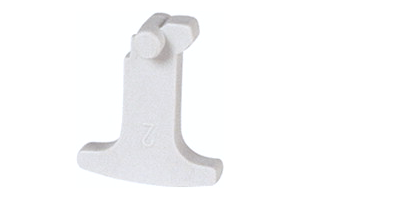

Enclavamientos Mecánicos
| Modelo |
Descripción |
| DIL M12-XMV |
Para Contactores DILEEM, DILEM |
| DIL M32-XMV |
Para Contactores DIL00 al DIL2AM |
| DIL M65-XMV |
Para Contactores DIL3M80 al DILM500 |
ZB Relevadores Bimetálicos de Sobrecarga
La protección de motores es una tarea central de los equipos eléctricos para máquinas, por lo que Moeller ha diseñado estos relé de sobrecarga. Este equipo ahorra tiempo gracias al montaje directo sobre el contactor, es sensible al fallo de fase, cuenta con potenciómetro para ajuste de corriente y pulsador de prueba.

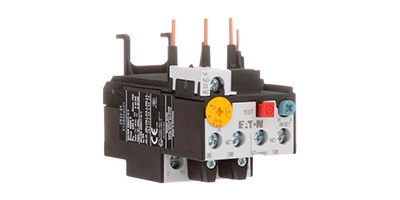

ZB12 para DILM7, DILM 9, DILM12
| Código |
Descripción |
| ZB12-0.16 |
0.1-0.16 |
| ZB12-0.24 |
0.16-0.24 |
| ZB12-0.4 |
0.24-0.4 |
| ZB12-0.6 |
0.4-0.6 |
| ZB12-1.0 |
0.6-1 |
| ZB12-1.6 |
1-1.6 |
| ZB12-2.4 |
1.6-2.4 |
| ZB12-4 |
2.4-4 |
| ZB12-6 |
4-6 |
| ZB12-10 |
6-9 |
| ZB12-12 |
9-12 |

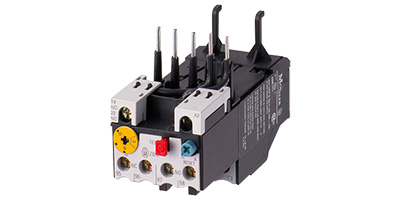

ZB65 para DILM40, DILM50, DILM65
| Modelo |
Descripción |
| ZB65-10 |
6-10 |
| ZB65-16 |
10-16 |
| ZB65-24 |
16-24 |
| ZB65-40 |
24-40 |
| ZB65-57 |
40-57 |
| ZB65-65 |
57-63 |

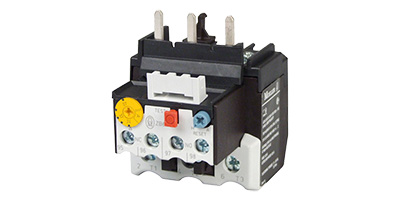

ZB32 para DILM17, DILM25, DILM32
| Modelo |
Descripción |
| ZB32-0.16 |
0.1-0.16 |
| ZB32-0.24 |
0.16-0.24 |
| ZB32-0.4 |
0.24-0.4 |
| ZB32-0.6 |
0.4-0,6 |
| ZB32-1.0 |
0.6-1 |
| ZB32-1.6 |
1-1.6 |
| ZB32-2.4 |
1.6-2.4 |
| ZB32-4 |
2.4-4 |
| ZB32-6 |
4-6 |
| ZB32-10 |
6-10 |
| ZB32-16 |
10-16 |
| ZB32-24 |
16-24 |

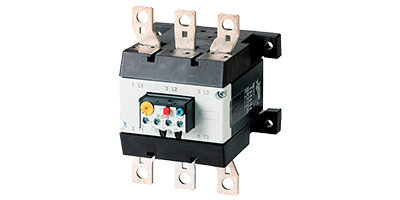

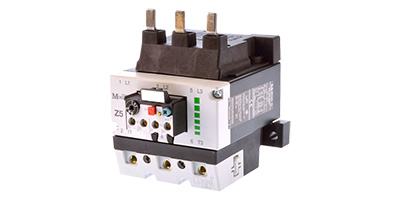

Z5 para Contactor DIL4M115, DIL4M145
| Modelo |
Descripción |
| Z5-50/ 5K4 |
35-50 |
| Z5-70/ 5K4 |
50-70 |
| Z5-100/ 5K |
70-100 |
| Z5-125/ 5K4 |
100-125 |
| Z5-150/ 5K4 |
125-150 |
Z5 para Contactor DILM185, DILM225, DILM250
| Modelo |
Descripción |
| Z5-70 / FF 250 |
50-70 |
| Z5-100 / FF 250 |
70-100 |
| Z5-125 / FF 250 |
100-125 |
| Z5-160 / FF 250 |
125-160 |
| Z5-220 / FF 250 |
160-220 |
| Z5-250 / FF 250 |
220-250 |

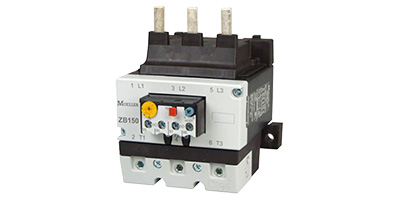

ZB150 para Contactor DILM80, DILM95, DILM115, DILM150, DILM170
| Modelo |
Descripción |
| ZB150-35 |
25-35 |
| ZB150-70 |
50-70 |
| ZB150-100 |
70-100 |
| ZB150-125 |
95-125 |
| ZB150-150 |
120-150 |
Guardamotores PKZ
Actualmente el tiempo en el que una máquina esta parada debe ser el menor posible. Los guardamotores protegen contra cortocircuito y sobrecarga en un solo equipo, además de que no requieren fusibles, por lo que son una excelente opción para proteger sus motores y nos ahorran bastante tiempo y espacio, por lo que el reinicio de trabajo de una máquina será breve.

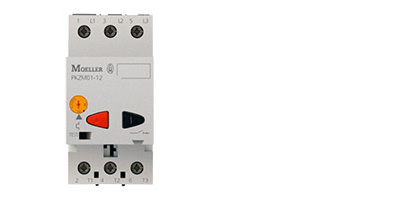

Guardamotor PKZM01
| Modelo |
Rango de ajuste |
| PKZM01-0,16 |
0.1-0.16 |
| PKZM01-0,25 |
0.16-0.25 |
| PKZM01-0,4 |
0.25-0.4 |
| PKZM01-0,63 |
0.4-0.63 |
| PKZM01-1 |
0.63-1 |
| PKZM01-1,6 |
1-1.6 |
| PKZM0 1-2,5 |
1.6-2.5 |
| PKZM0 1-4 |
2.5-4 |
| PKZM0 1-6,3 |
4-6.3 |
| PKZM0 1-10 |
6.3-10 |
| PKZM0 1-12 |
8.0-12 |
| PKZM0 1-16 |
10-16 |

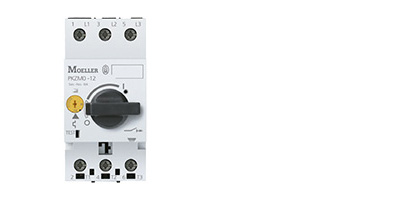

Guardamotor PKZM0
| Modelo |
Rango de ajuste |
| PKZMO-0.16 |
0.1-0.16 |
| PKZMO-0.25 |
0.16-0.25 |
| PKZMO-0.4 |
0.25-0.4 |
| PKZMO-0.63 |
0.4-0.6 |
| PKZMO-1 |
0.6-1 |
| PKZMO-1.6 |
1-1.6 |
| PKZMO-2.5 |
1.6-2.5 |
| PKZMO-4 |
2.5-4 |
| PKZMO-6.3 |
4-6.3 |
| PKZMO-10 |
6.3-10 |
| PKZMO-16 |
10-16 |
| PKZMO-20 |
16-20 |
| PKZMO-25 |
20-25 |

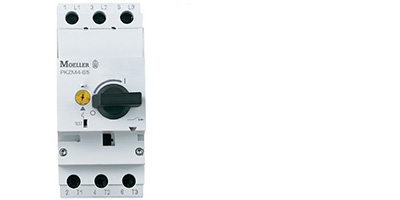

Guardamotor PKZM4
| Modelo |
Rango de ajuste |
| PKZM4-16 |
10-16 |
| PKZM4-25 |
16-25 |
| PKZM4-32 |
25-32 |
| PKZM4-40 |
32-40 |
| PKZM4-50 |
40-50 |
| PKZM4-58 |
50-58 |
| PKZM4-63 |
58-63 |

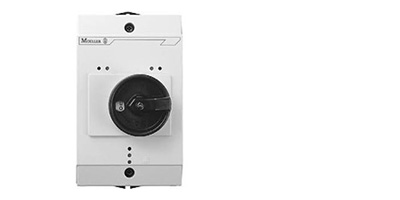

Cajas para Guardamotor PKZ0
| Modelo |
Descripción |
| CI-K2-PKZO-G |
Con maneta Negra |
| CI-K2-PKZO-GR |
Con maneta Roja-Amarilla |

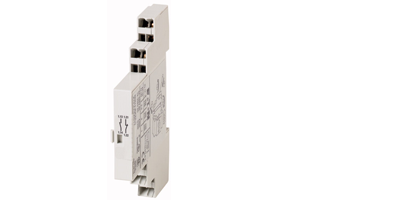

Contactos Auxiliares
Contactos auxiliares montaje frontal terminales de tornillo
| Modelo |
NO |
NC |
| NHI11-PKZ0 |
2 |
1 |
| NHI12-PKZ0-C |
1 |
2 |
| NHI11-PKZ0 |
1 |
1 |
| NHI2-11S-PKZ0 |
2 |
2 |
| NHI-E-10-PKZ0 |
1 |
1 |
| NHI-E-11-PKZ0 |
1 |
0 |

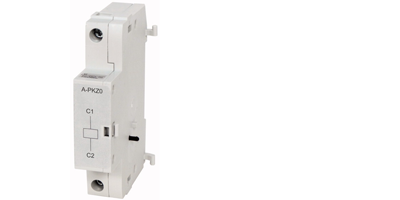

Bobina de disparo
| Modelo |
Tensión |
| A-PKZ0 |
120VAC 60Hz |
| A-PKZ0 |
240VAC 60Hz |
Bobina de bajo voltaje
| Modelo |
Tensión |
| U-PKZ0 |
120VAC 60Hz |
| U-PKZ0 |
240VAC 60Hz |

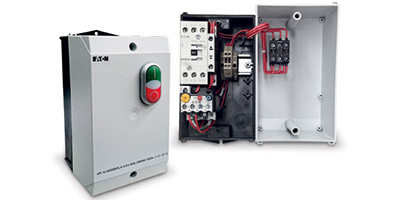

Arrancadores a tensión plena
Los arrancadores se entregan completamente armados y listos para instalarse. Se componen de una caja de policarbonato reforzado con fibra de vidrio color gris RAL7035 y base negra con grado de protección IP65, entradas/salidas de cable M20/M25, botonera doble con led indicador de estado, contactor, relevador bimetálico y 2 conectores glándula M25 para mantener el grado de protección. Su aplicación para motores trifásicos tipo jaula de ardilla desde 0.5 HP hasta 15 HP en 230VAC y de 1 HP hasta 30 PH en 440VAC.
| Modelo |
HP |
Bobina |
Tensión |
Modelo |
Tensión |
| ATP05KME110 |
0.5 HP |
1.6-2.4A |
110V |
ATP05KME220 |
220V |
| ATP075KME110 |
0.75 HP |
2.4-4A |
110V |
ATP075KME220 |
220V |
| ATP1.5KME110 |
1.5 HP |
4-6A |
110V |
ATP1.5KME220 |
220V |
| ATP2KME110 |
2 HP |
6-10A |
110V |
ATP2KME220 |
220V |
| ATP3KME110 |
3 HP |
9-12A |
110V |
ATP3KME220 |
220V |
| ATP5KME110 |
5 HP |
10-16A |
110V |
ATP5KME220 |
220V |
| ATP7.5KME110 |
7.5 HP |
16-24A |
110V |
ATP7.5KME220 |
220V |
| ATP10KME110 |
10 HP |
24-32A |
110V |
ATP10KME220 |
220V |
| ATP15KME110 |
15 HP |
40-57A |
110V |
ATP15KME220 |
220V |
| ATP20KME110 |
20 HP |
50-65A |
110V |
ATP20KME220 |
220V |

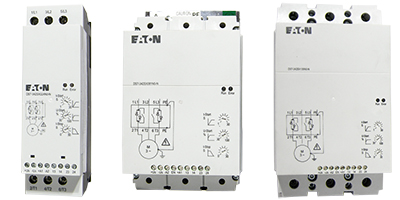

DS7 Arrancadores Suaves
El arrancador suave DS7 reduce las exigencias de un motor durante el arranque. Ofrecen una aceleración y desaceleración suave de la carga, reduciendo al mínimo el choque para los componentes mecánicos, prolongando la vida útil del sistema, aumentando la fiabilidad, reduciendo el tiempo de inactividad y los costos.
| Modelo |
Capacidad carga |
Corriente nominal |
Tensión bobina |
Modelo |
Tensión bobina |
| DS7-340SX004N0-N |
2 HP |
4 A |
24-230 VUC |
|
|
| DS7-340SX007N0-N |
5 HP |
7 A |
24 VUC / 200-480 VAC |
DS7-342SX007N0-N |
110-230 V |
| |
5 HP |
9 A |
|
DS7-342SX007N0-N |
110-230 V |
| DS7-340SX012N0-N |
10 HP |
12 A |
24 VAC/VDC |
DS7-342SX012N0-N |
110-230 V |
| DS7-340SX016N0-N |
10 HP |
16 A |
24 VUC |
DS7-342SX016N0-N |
110-230 V |
| DS7-340SX024N0-N |
15 HP |
24 A |
24 VAC/VDC |
DS7-342SX024N0-N |
110-230 V |
| DS7-340SX032N0-N |
25 HP |
32 A |
24 VAC/VDC |
DS7-342SX032N0-N |
110-230 V |
| DS7-340SX041N0-N |
30 HP |
41 A |
200-480 V |
DS7-342SX041N0-N |
110-230 V |
| DS7-340SX055N0-N |
40 HP |
55 A |
120 V |
DS7-342SX055N0-N |
110-230 V |
| |
50 HP |
70 A |
|
DS7-342SX070N0-N |
110-230 V |
| |
60 HP |
81 A |
|
DS7-342SX081N0-N |
110-230 V |
| DS7-340SX100N0-N |
75 HP |
100 A |
24 UC / 200-480 VAC |
DS7-342SX100N0-N |
110-230 V |
| DS7-340SX135N0-N |
100 HP |
135 A |
24 VUC |
DS7-342SX135N0-N |
110-230 V |
| |
125 HP |
160 A |
|
DS7-342SX160N0-N |
110-230 V |
| |
200 HP |
200 A |
|
DS7-342SX200N0-N |
110-230 V |
